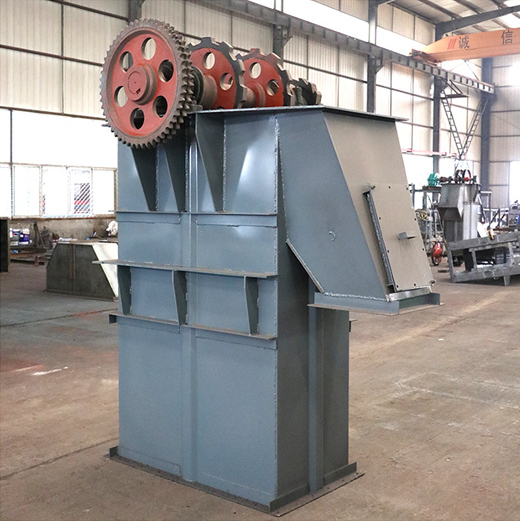

TB系列垂直斗式提升機產品概述

TB系列 垂直斗式提升機（以下簡稱斗提機）系采用板式套筒滾子鏈為牽引構件，料斗固定在鏈板上并連續布置，用流入式裝載，低速重載卸料的斗提機。本機適用于輸送中等及大塊狀的、易碎的和磨琢性的堆積密度小于2t/m3的物料，物料溫度不超過250℃，如塊煤、礦石、卵石、焦碳等。

TB系列垂直斗式提升機用途

TB型垂直斗式提升機廣泛用于礦山、冶金、建材、煤炭、水電等部門垂直提升塊狀、粒狀、粉狀漫壓不超過250℃的物料，如礦石、煤炭、焦炭、水泥、石砂等。是一種新型能耗低、高效的提升設備，在老廠進行技術改造時，可用其取代，近似規格的HL、PL型垂直斗式提升機。本機具有結構簡單，占地面積小，技術指標先進，工作可靠，使用維修方便等特點。

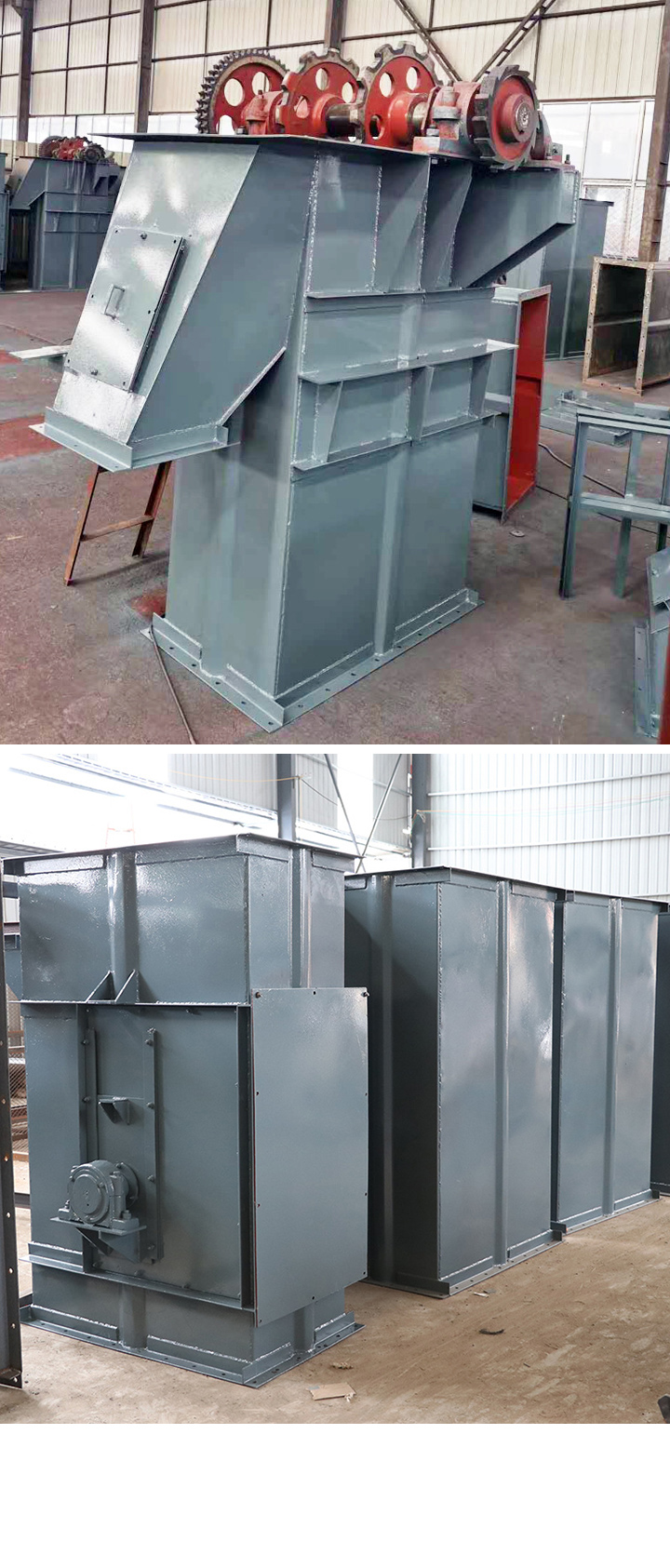

TB系列垂直斗式提升機結構

提升機框架：提升機框架是提升機的主要支撐結構，通常由鋼材制成。

提升機斗：提升機斗是用于裝載和輸送物料的部分。

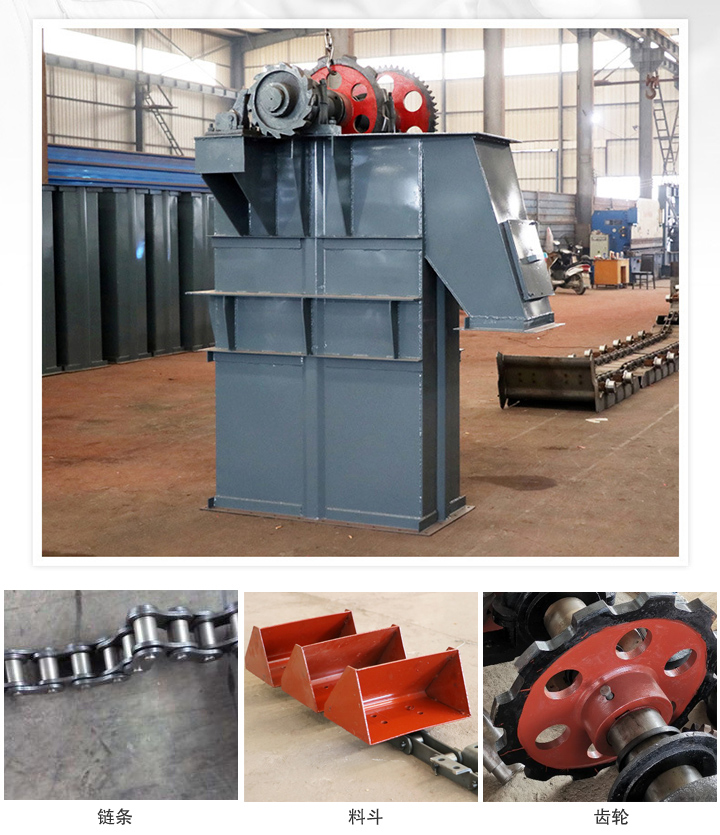

提升機鏈條：提升機鏈條是連接提升機斗的重要組成部分。它由多個鏈節組成，鏈節上裝有斗夾板，用于固定提升機斗。

驅動裝置：提升機的驅動裝置用于提供動力，驅動鏈條和提升機斗運行。常見的驅動裝置包括電動機、減速器和傳動輪等。

上部和下部導向裝置：為了保持提升機鏈條的穩定運行，上部和下部導向裝置被安裝在提升機的框架上。

上料口和出料口：提升機的上料口用于物料的進料，而出料口用于物料的排出。

TB系列垂直斗式提升機特點和優勢

1、提升范圍廣，可提升一般粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料。

2、驅動功率小，提升相同高度的物料能耗越是環鏈?zhǔn)教嵘龣C的1/3-1/2。

3、整機采用全密封設計，運行時無粉塵污染。

4、機殼采用壓筋結構，鋼性好，精度高。

TB系列垂直斗式提升機技術參數表

型號	大給料粒度mm	料斗			提升高度m	大提升能力   (立方米/h)	電動機功率  提升機重量
		斗距mm	寬度MM	容量L
TB250	90	200	250	3	5-40	25	按具體的垂直斗式提升機訂貨總圖核計確定
TB315	100	200	315	6		46
TB400	110	250	400	12		75
TB500	130	320	500	25		95
TB630	150	400	630	50		148
注：表中大輸送能力是按填充系數ψ-0.8計算得出的，僅供參考。

TB系列垂直斗式提升機的型號選用須知

作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：

1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。

2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。

3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。

4.單位時間內的輸送量。

一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗提機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機終的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
