斗式提升機產品概述

斗式提升機適用于向上輸送粉狀，小塊狀的無磨琢性或半磨琢性的散裝材料，如煤、水泥、礦石等

TD斗式提升機

橡膠帶為牽引件，物料溫度60℃-120℃

提升高度：40米

提升量：400立方/時

NE板鏈斗式提升機

板式鏈條為牽引件，物料溫度≤250℃

提升高度：40米

提升量：15-800立方/時

環鏈斗式提升機

圓環鏈條為牽引件，物料溫度≤250℃

提升高度：40米

提升量：19-540立方/時

Z型斗式提升機

可水平-垂直-水平組合輸送，單點/多點進料

提升高度：2-100米

提升量：2.9-54立方/時

用于輸送粉狀、顆粒狀或塊狀物料。斗式提升機具有結構簡單、運行可靠、占地面積小、輸送量大等優點，廣泛應用于水泥、礦山、化工、冶金等行業，適用于垂直提升各種不易流動的物料。

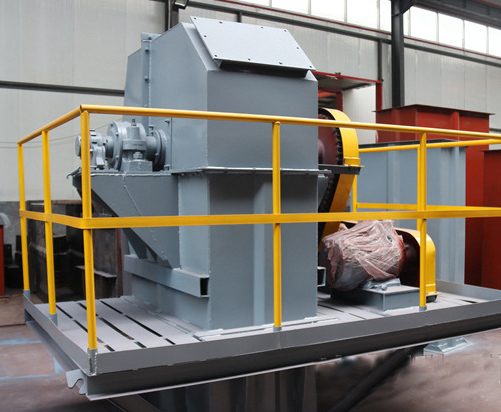

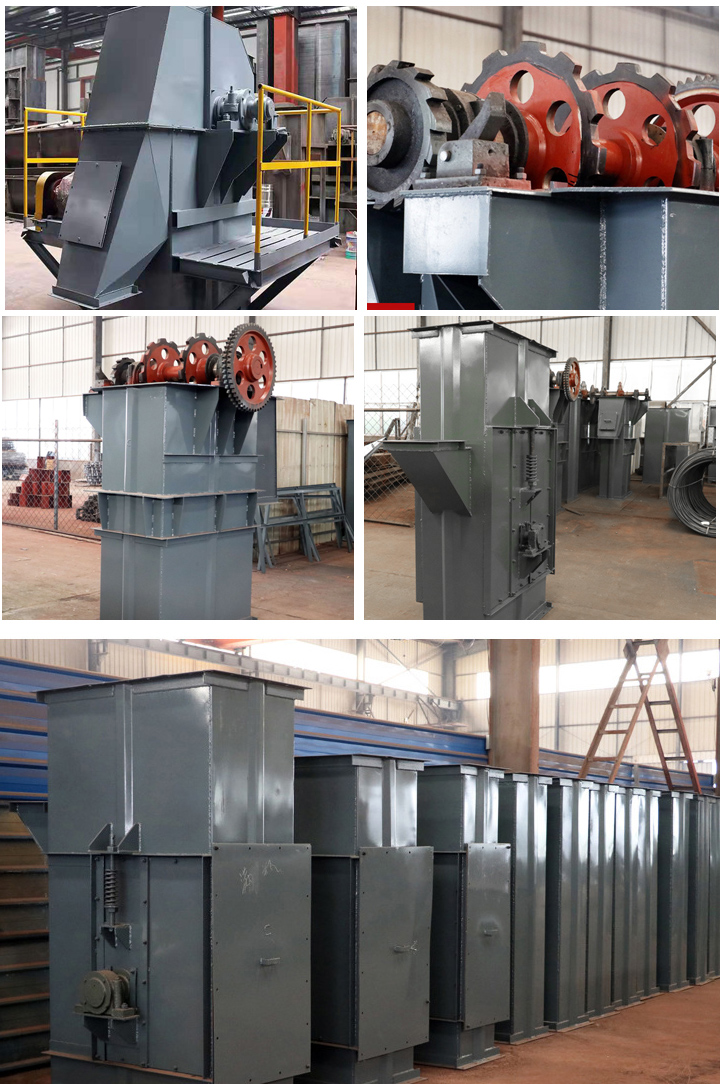

斗式提升機的用途和特點

斗式提升機為垂直斗式提升機，適用于向上輸送粉狀，小塊狀的無磨琢性或半磨琢性的散裝材料，如煤、水泥、礦石等，特點為快速離心卸料,因此允許輸送溫度較高和磨琢性物料。D型由于采用膠質輸送帶，不適于輸送大塊的磨琢性高及阻力大的材料，輸送特的溫度不得超過80℃。PL為慢速重力卸料，采用鏈板為輸送機構，適合輸送比重比較大的溫度較高的物料（200℃－250℃）。

PL型共有三種型號規格：PL250、PL350、PL450

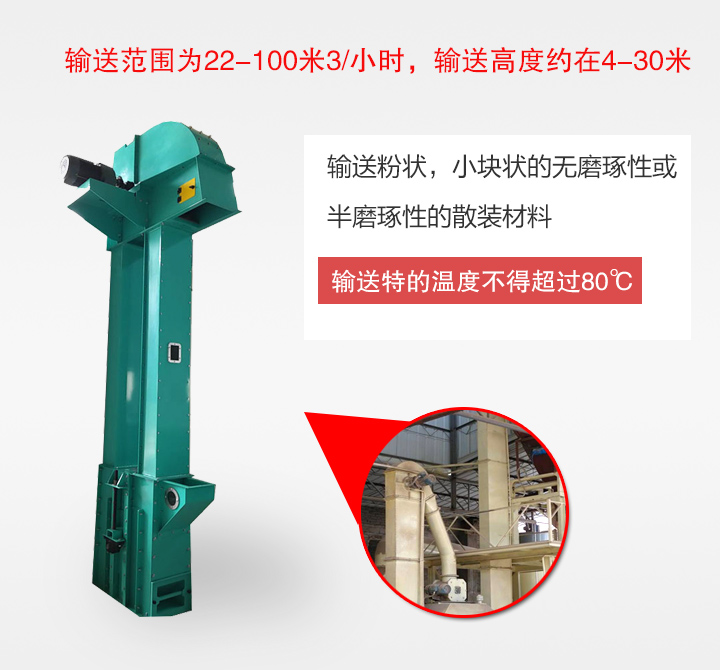

PL型輸送范圍為22-100米3/小時，輸送高度約在4-30米。

斗式提升機工作原理

斗式提升機原理視頻

斗式提升機由料斗、驅動裝置、頂部和底部滾筒 （或鏈輪）、膠帶 （或牽引鏈條）、張緊裝置和機殼等組成。料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

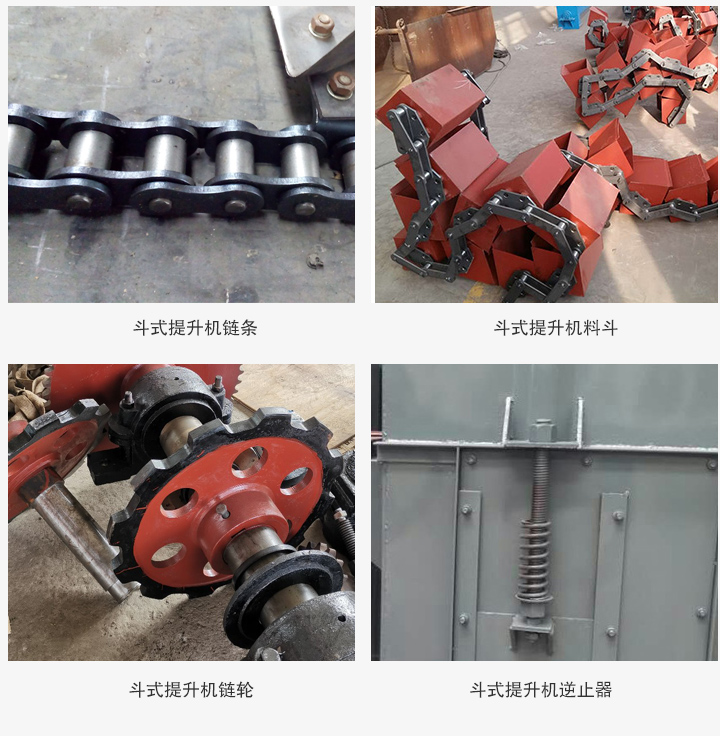

斗式提升機配件

斗式提升機的主要配件包括斗杯、鏈條、驅動裝置、導向輪、鏈輪、上部軸承、下部軸承、鏈板、鏈輪軸等。斗杯是用于裝載物料的部件，鏈條用于傳動斗杯的運行，驅動裝置提供動力，導向輪和鏈輪用于引導鏈條的運行，軸承支撐鏈條和軸承裝置等。這些配件共同協作，確保斗式提升機穩定、完成物料的垂直輸送任務。

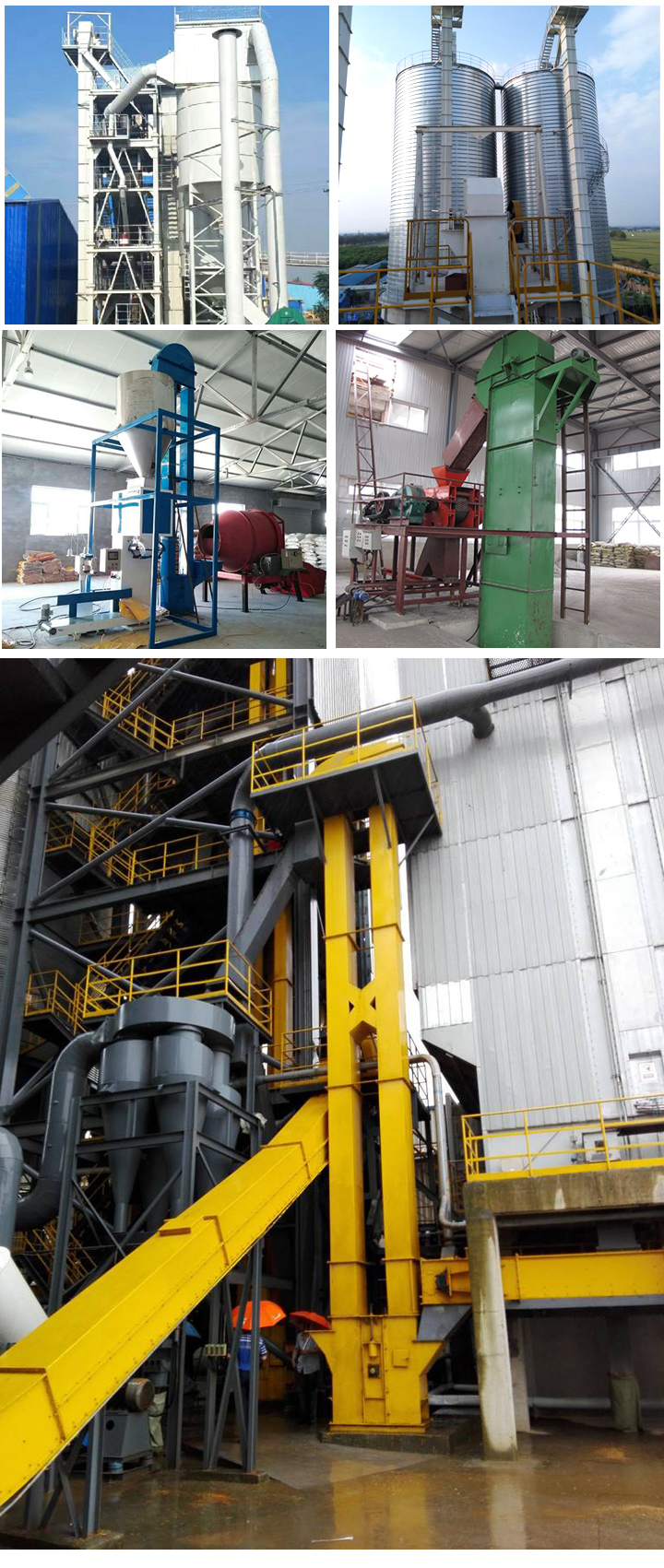

客戶現場

斗式提升機技術參數表

提升機型號		PL-250		PL-350		PL-450
		ξ=0.75	ξ=1	ξ=0.85	ξ=1	ξ=0.85	ξ=1
輸送能力(m3/h)		22.3	30	50	59	85	100
料 斗	容量	3.3		10.2		22.4
	斗距(鏈節距）mm	200		250		320
料斗鏈條重量(Kg/m)		36		64		92.5
鏈條規格（小軸徑X節距X允許拉力）mm		20×200×1600		20×50×2500		24×320×2500
鏈齒輪數	傳動鏈輪	8		6		6
	拉緊鏈輪	6		6		6
料斗運動速度(m/s)		0.5		0.4		0.4
傳動鏈輪軸轉數(r/min)		18.7		15.5		11.8
一般材料的塊度		55		80		110
大塊度（含量不超過10%) mm		75		110		150

Tags:PL型斗式提升機,斗式提升機,PL提升機斗式
