您當前所在位置:首頁 > 產品中心 > 無軸螺旋輸送機

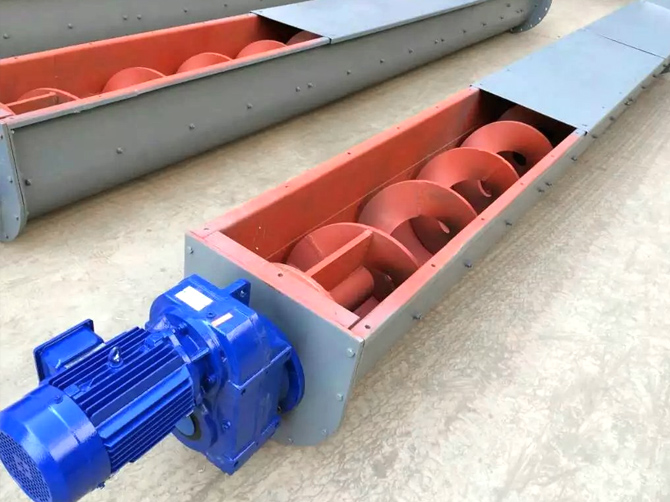

無軸螺旋輸送機

無軸螺旋輸送機

產品簡介:無軸螺旋輸送機采用無軸設計,可輸送帶狀、易纏繞物料,不堵料,輸送量是相同直徑傳統有軸輸送機的1.5倍,單機輸送距離達60米,全封閉輸送和易清洗的螺旋表面,可以保證環境衛生和所輸送物料不受污染、不泄漏。

輸送物料:污泥、廚余垃圾、生活垃圾、淤泥、化工原料、廢紙漿等

輸送量:458立方/時輸送長度:60-70米

全國統一銷售熱線:0373-268 2333

在線報價

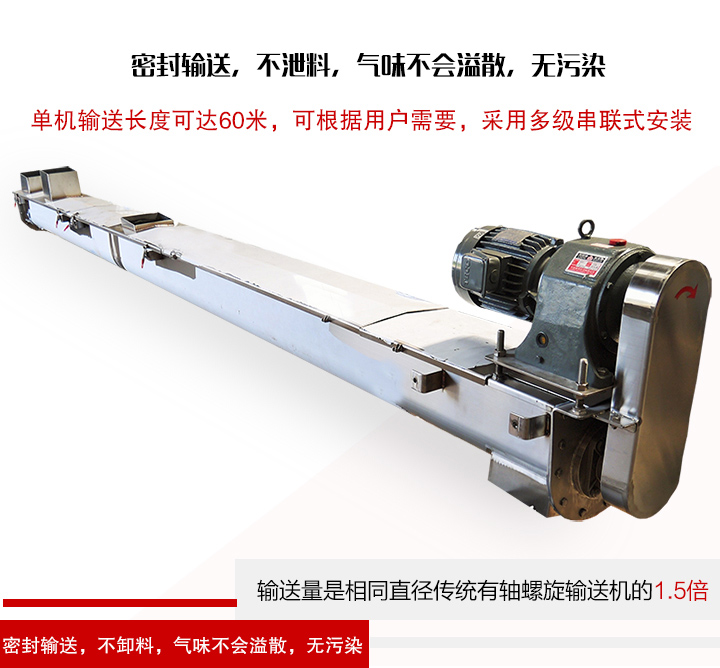

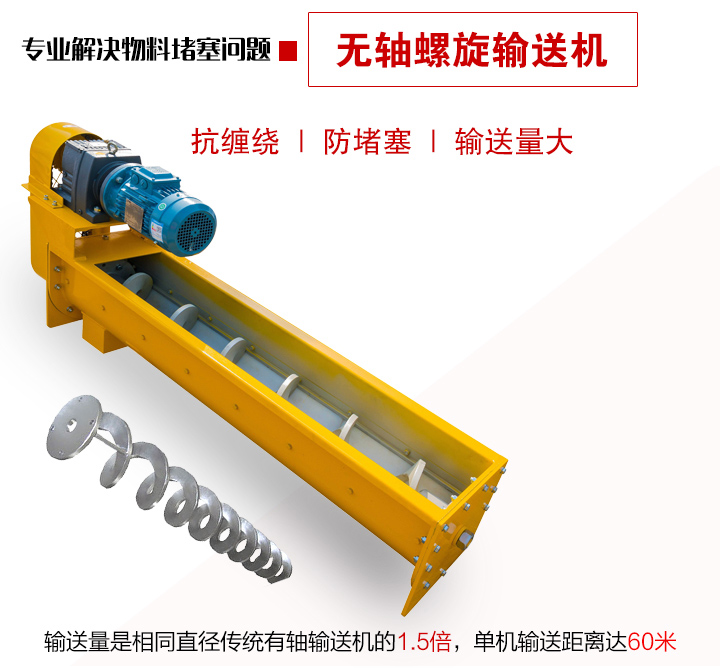

無軸螺旋輸送機介紹

輸送量是相同直徑傳統有軸輸送機的1.5倍,單機輸送距離達60米

無軸螺旋輸送機機與傳統有軸螺旋輸送機相比,由于采用了無中心軸設計,利用具有一定柔性的整體鋼制螺旋推送物料,因而具有以下突出優點:抗纏繞性強,所以在輸送磨琢性大、粘性較大、易結塊、易纏繞物料時不會堵塞,吊軸承不會損壞。本產品適用于連續均勻輸送較松散的、有粘性的、易纏繞物料,輸送物料溫度高可達100℃,傾角小于20°。

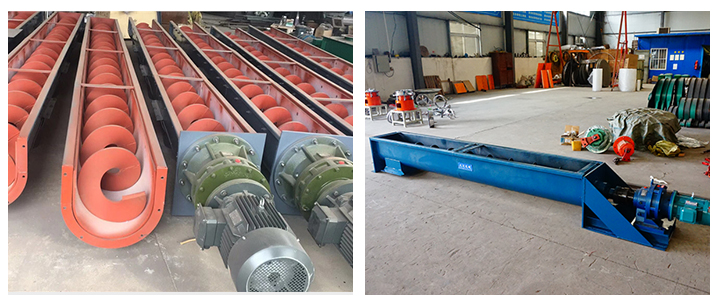

產品圖片/襯板展示

我公司生產的無軸螺旋輸送機分為單無軸和雙無軸兩種設計,還可根據輸送物料不同選擇碳鋼、不銹鋼兩種材質,型號及參數齊全,主要包含:WLS200、WLS250、WLS300、WLS350、WLS400、WLS500,還可根據用戶特殊要求進行加工定做。

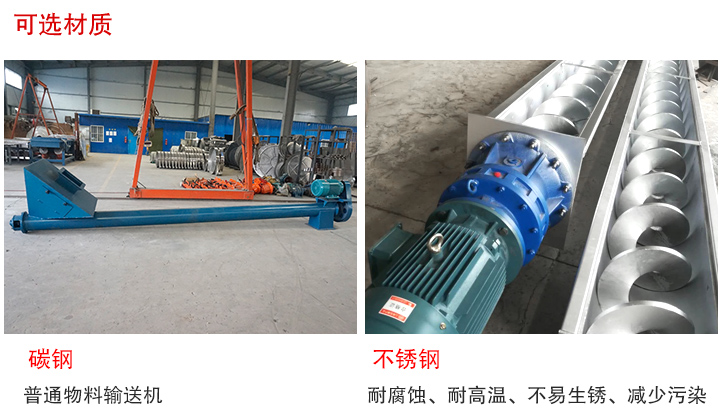

材質分類

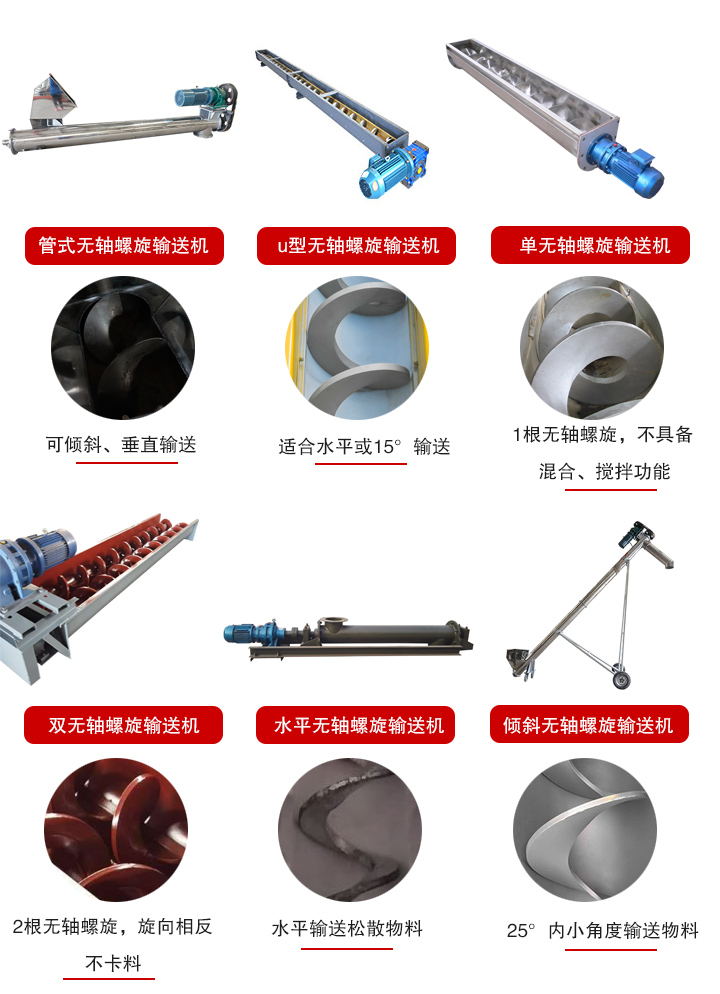

無軸螺旋輸送機型號

無軸螺旋輸送機型號及參數

1、按外形分

①管式無軸螺旋輸送機分為單驅動和雙驅動兩種形式,單驅動螺旋機長度可達40m(特大型30m),雙驅動螺旋機采用中間斷開軸結構,長度可達80m。

②U型無軸螺旋輸送機采用全封閉輸送和易清洗的螺旋表面,可以保證工作環境衛生和所輸送物料不受污染,單機輸送長度可達60~70m,輸送量大。

2、按葉片分

單無軸螺旋輸送機:1根螺旋軸,不具備混合、攪拌功能。

雙無軸螺旋輸送機:采用雙螺旋葉片,具備混合、攪拌功能,兩螺旋葉片旋向相反,可避免堵料,輸送量為單軸的1.5-2倍。

3、按輸送角度分

水平無軸螺旋輸送機:適用于水平連續均勻輸送松散物料,輸送距離一般不大于70米。

傾斜無軸螺旋輸送機:主要用于25°小角度輸送物料。

無軸螺旋輸送機視頻

輸送污泥,無中心軸,抗纏繞,物料不會堵塞

雙無軸螺旋輸送機-輸送粘土

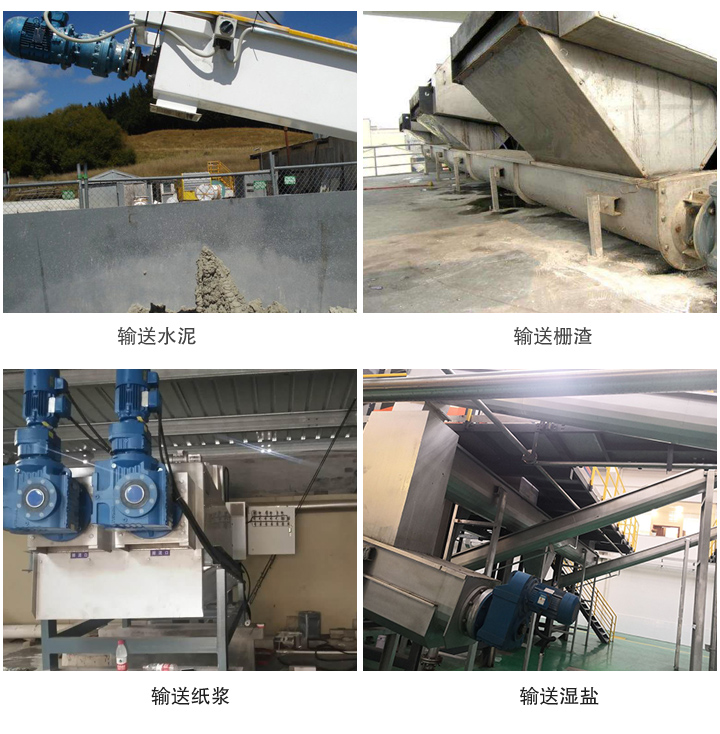

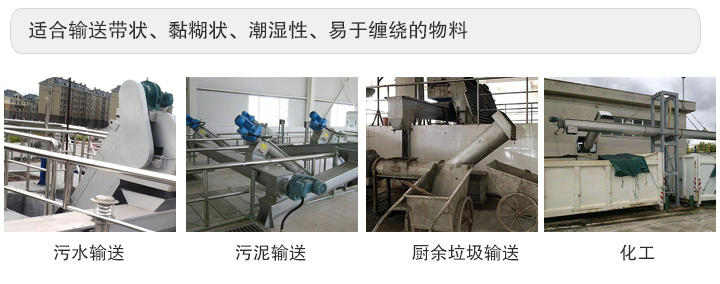

無軸螺旋輸送機使用行業

使用行業

無軸螺旋輸送機采用無軸設計,廣泛用于一般食品工業、廢水處理、糖廠廢料、魚類工業、固體廢物處理、化工行業、 建材行業、冶金行業、糧食行業、紙漿和造紙行業等部門,在傾角β< 20 °的情況下,輸送粘度不大、不易變質、不遑(來不及)結塊的粉狀、顆粒狀和小塊物料。

無軸螺旋輸送機的特點

無軸螺旋輸送機的優缺點

無軸螺旋輸送機可輸送傳統有軸螺旋輸送機和皮帶輸送機不能或不易輸送的物料,如顆粒狀和粉狀物料、濕的和糊狀物料、半流體和粘性物料、易纏繞和易堵塞物料、有特殊衛生要求的物料。

1、性能好, 采用全封閉和易清洗的螺旋表面可保證所送物料不受污染不會泄漏輸送物料。

2、輸送量大,輸送量是相同直徑有軸螺旋輸送機的1.5倍。

3、轉距大,能耗低,排料口不堵塞。

4、輸送距離長,單機輸送長度可達60~70m。

5、結構緊湊,節省空間,外形美觀,操作簡便,經濟耐用。

無軸螺旋輸送機組織結構

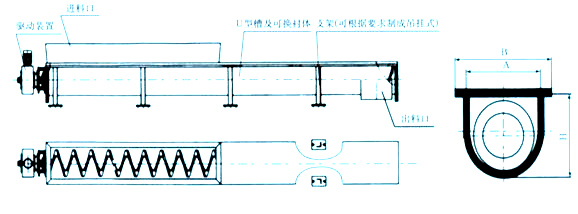

無軸螺旋輸送機結構圖

主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。

驅動裝置:采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機,設計時應盡可能將驅動裝置設在出料口端,使螺旋體在運轉時處在受拉狀態。頭部裝配有推力軸承,可承受輸送物料時產生的軸向力。

機殼:機殼為U型或O型,上部加防雨型機蓋,材質有不銹鋼或碳鋼或玻璃鋼。

無軸螺旋體:材質為不銹鋼或碳鋼。

槽體襯板:材質為耐磨的塑料板或橡膠板或鑄石板等。進、出料口:有方形和圓形兩種,一般進、出料口形式由用戶決定。

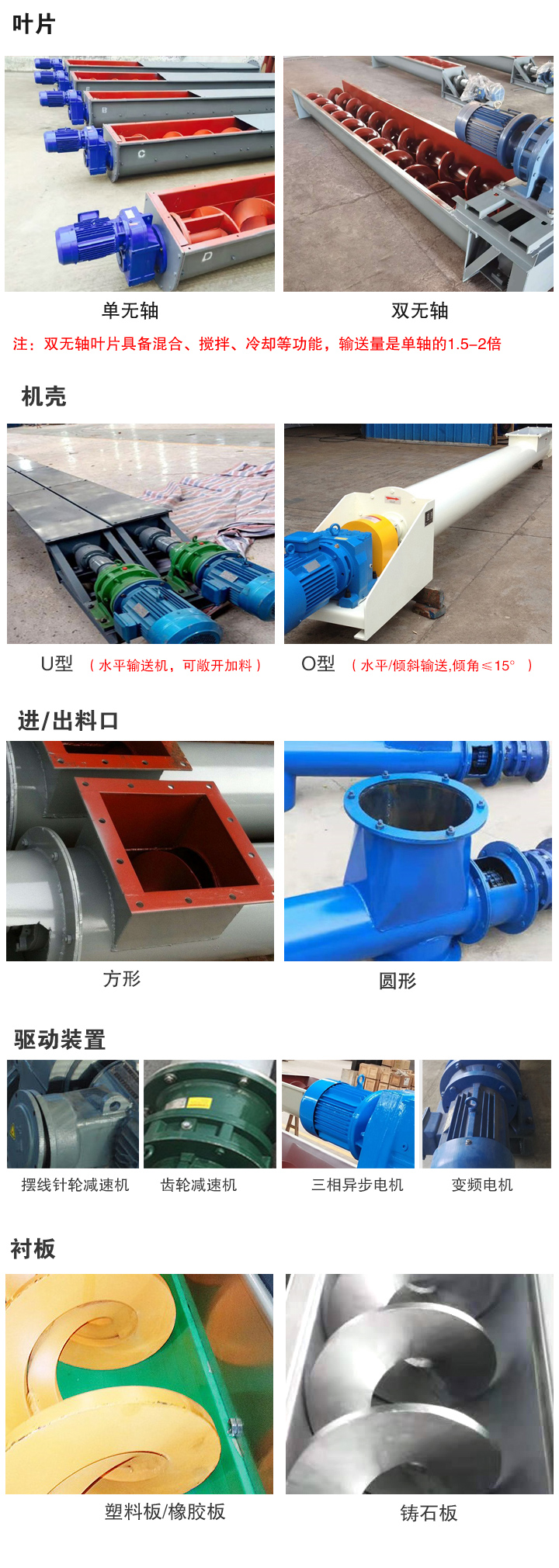

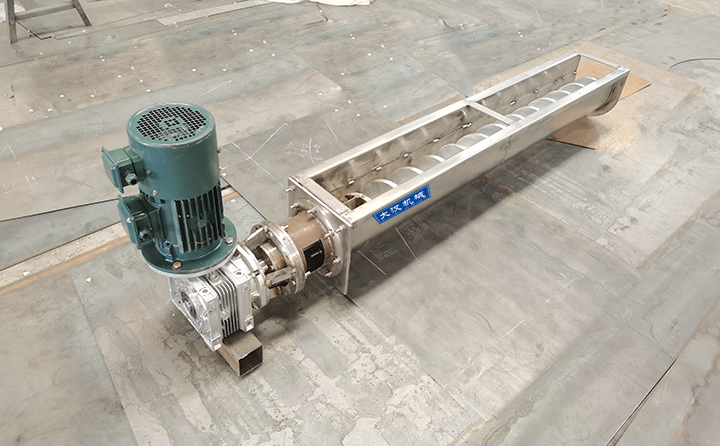

細節展示

無軸螺旋輸送機工作原理

無軸螺旋輸送機工作原理視頻

無軸螺旋輸送機是通過電動機帶動擺線減速機運轉的,靠機械密封軸與無軸螺旋體上的連接盤傳動而使螺旋旋轉工作,當污泥排到U形槽上部的進料口后,即通過螺旋傳動使污泥由U 形槽下部的出料口排出。工作中污泥就像不動的螺母,而無軸螺旋則像轉動的螺栓,螺栓連續旋轉即可驅使螺母從一端移至另一端。一臺水平安裝的無軸螺旋輸送機可同時收集兩臺壓濾機和一臺離心機處理的污泥,并輸送至下一工序。

無軸螺旋輸送機型號及參數

WLS型 100 160 200 250 315 400 500 630 800 1000 1250
螺旋直徑 100 160 200 250 315 400 500 630 800 1000 1250
螺距 100 160 200 250 315 355 400 450 500 560 630
轉速(r/min) 140 120 90 90 75 75 60 60 45 35 30
輸送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
轉速(r/min) 120 90 75 75 60 60 45 45 35 30 20
輸送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
轉速(r/min) 90 75 60 60 45 45 35 35 30 20 16
輸送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
轉速(r/min) 75 60 45 45 35 35 30 30 20 16 13
輸送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

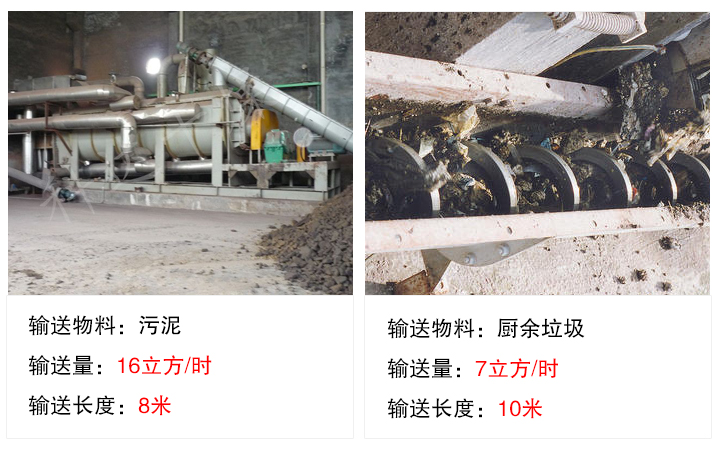

無軸螺旋輸送機相關案例

客戶現場

無軸螺旋輸送機案例

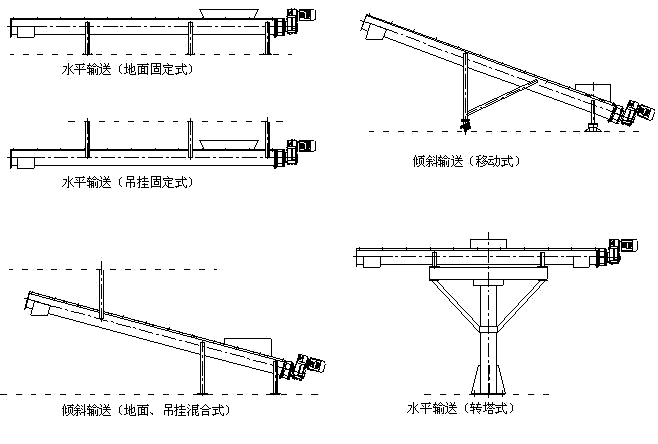

無軸螺旋輸送機安裝方式

本公司根據需要可提供吊掛式;地面、吊掛混合式;移動式以及可繞進料口軸線回轉式、轉塔式。

安裝圖紙

螺旋體的安裝 10° 15° 20° 25° 30°
輸送量占水平時的百分比, 80% 70% 60% 50% 40%

無軸螺旋輸送機選型指南

無軸螺旋輸送機廠家

1、每小時輸送量是多少 (也就是每小時輸送多少立方,根據物料的比重不同而視)。

2、需要提供您的有效輸送長度是多少(出料口到進料口的距離或有特殊空間要求)。

3、傾斜角度是多少?傾斜角度一般不超過25度。

4、輸送物料的性質,是否有粘性或纏繞性。

5、材質有什么特殊的要求(沒有要求一般采用碳鋼材質),腐蝕性物料度選用不銹鋼材質。

6、電機減速機在不指定的情況下選用我們本地品牌。

7、我們的保證期在您正常操作使用的情況下質保一年。

8、我公司在出廠之前都會進行三個小時的試車運轉,保證出廠的合格。

無軸螺旋輸送機和有軸輸送機的區別是什么

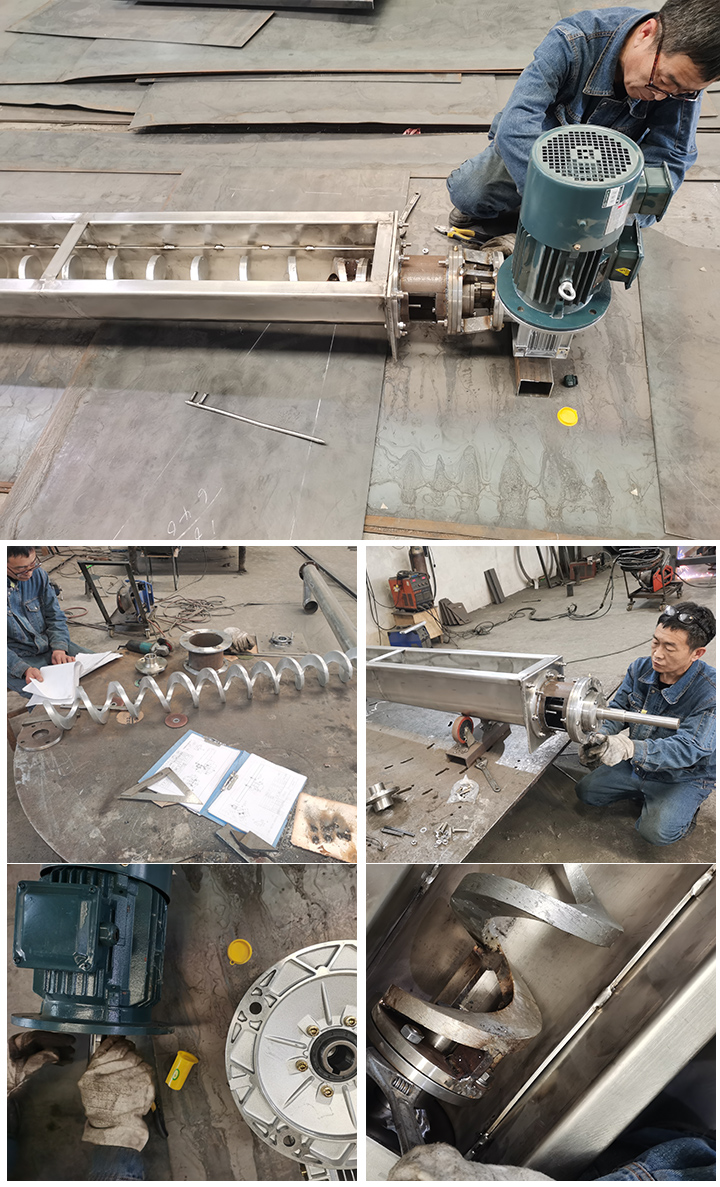

生產制造流程

一、外形結構

無軸螺旋輸送機組成:驅動、殼體、襯板、無軸葉片、蓋板等。

有軸螺旋輸送機組成:驅動、殼體、內管軸、葉片、蓋板等。

(結構差別主要就在葉片上,無軸螺旋輸送機的葉片為無軸葉片;有軸螺旋輸送機的葉片為有中心軸葉片。)

二、輸送物料的情況

無軸適合輸送污泥、生活垃圾、格柵渣等有粘性,纏繞性物料和塊狀物料,正是因?yàn)闊o軸螺旋輸送機無中心軸的設計對這些物料具有很大的優勢。

有軸螺旋輸送機適用于輸送的物料:粉料、小顆粒物料等,如果輸送粘性物料如污泥就會粘在內管軸和葉片上,輸送塊狀的物料容易卡死。

三、輸送形式

無軸螺旋輸送機適合:水平輸送,大傾斜角度不要超過20°,根據實際的使用情況而言。

有軸螺旋輸送機適合:水平輸送、傾斜輸送、垂直輸送。

四、輸送能力

由于采用無軸,物料不易堵塞,排料口不堵塞,因而可以較低速度運轉,平穩傳動,降低能耗。扭距力較大,輸送量大。輸送距離長,單機輸送長度可達60米。并可根據用戶需要,采用多級串聯式安裝,超長距離輸送物料,無軸螺旋輸送機輸送能力是相同直徑傳統有軸螺旋輸送機的1.5倍。
