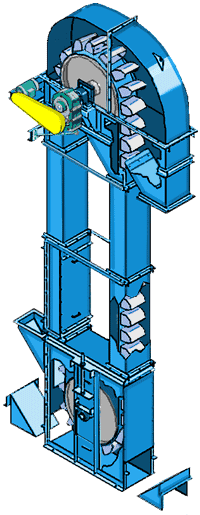

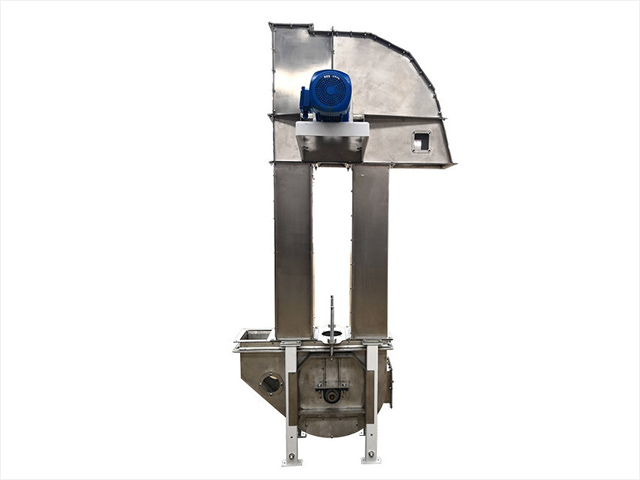

TD型不銹鋼斗式提升機概述

不銹鋼斗式提升機提升化肥

該設備為TD型不銹鋼斗式提升機,與物料接觸部分為304不銹鋼材質，具有耐腐蝕性，干凈衛生。是很多食品、醫藥、化工行業等對衛生標準要求較高的廠家專用的產品。

TD型不銹鋼斗式提升機主要特點

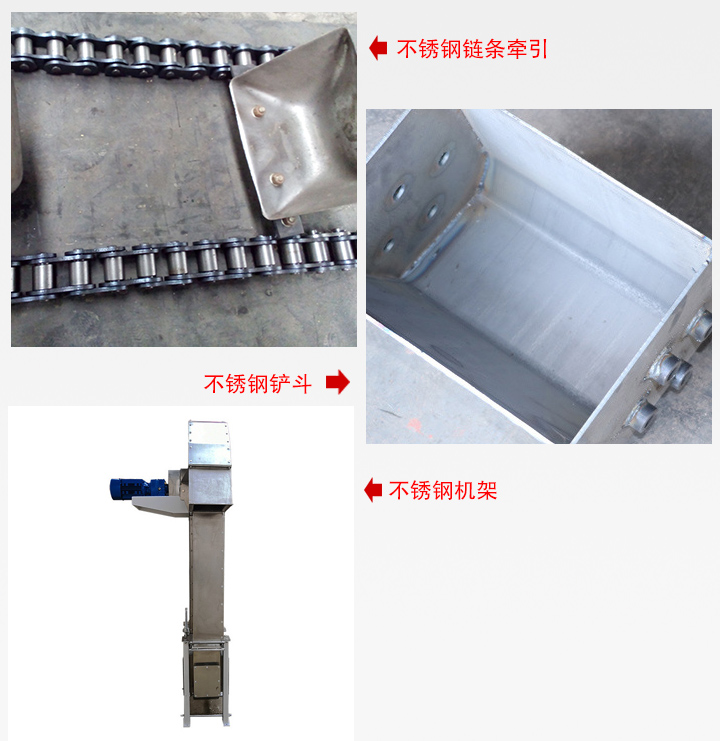

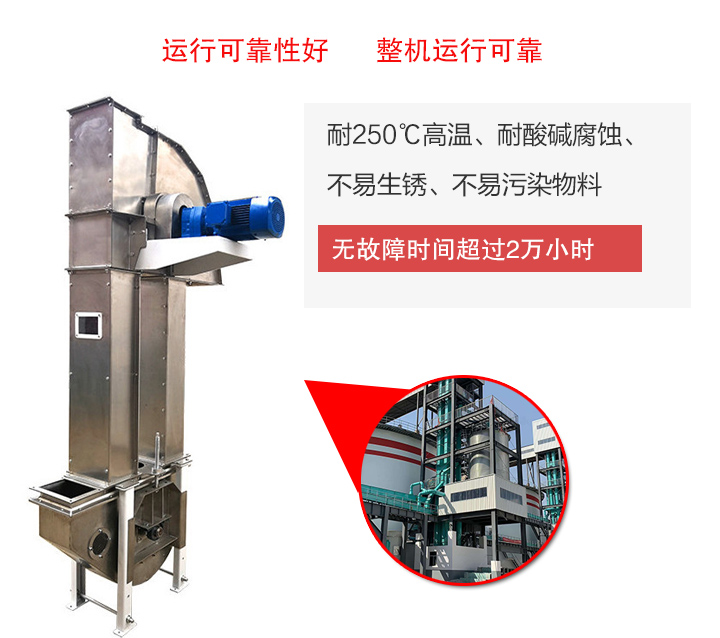

1. 304/316不銹鋼機架及料斗，耐250℃高溫、耐酸堿腐蝕、不易生銹、不易污染物料、干凈衛生。

2. 驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。

3. 使用壽命長，提升機的喂料采取流入式,無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

4. 運行可靠性好，整機運行可靠，無故障時間超過2萬小時。

5. 整機密封性好，可減少提升物料過程中的粉塵飛揚，減少污染。

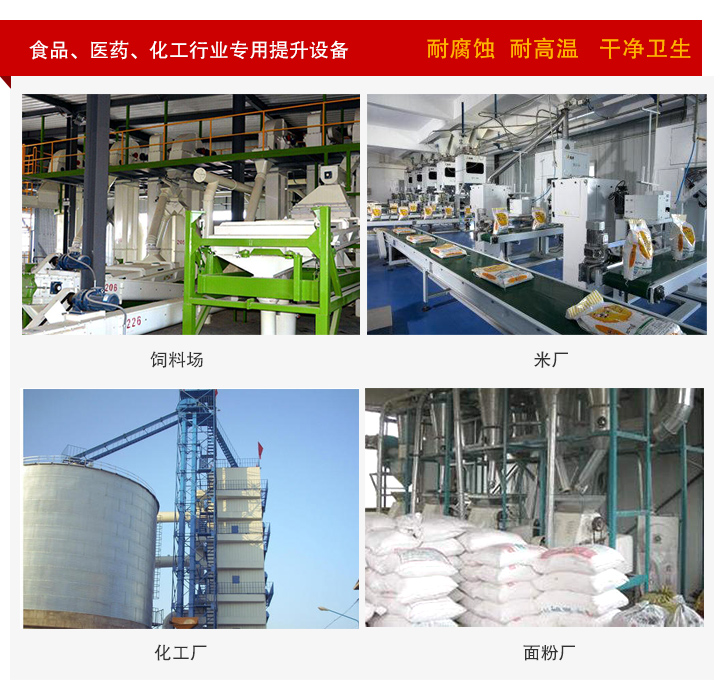

TD不銹鋼斗式提升機適用范圍

不銹鋼斗式提升機可廣泛應用于各種規模的飼料廠、面粉廠、米廠、化工廠、油廠、淀粉廠以及糧庫等領域，用于垂直提升粉狀、顆粒狀及小塊狀物料。

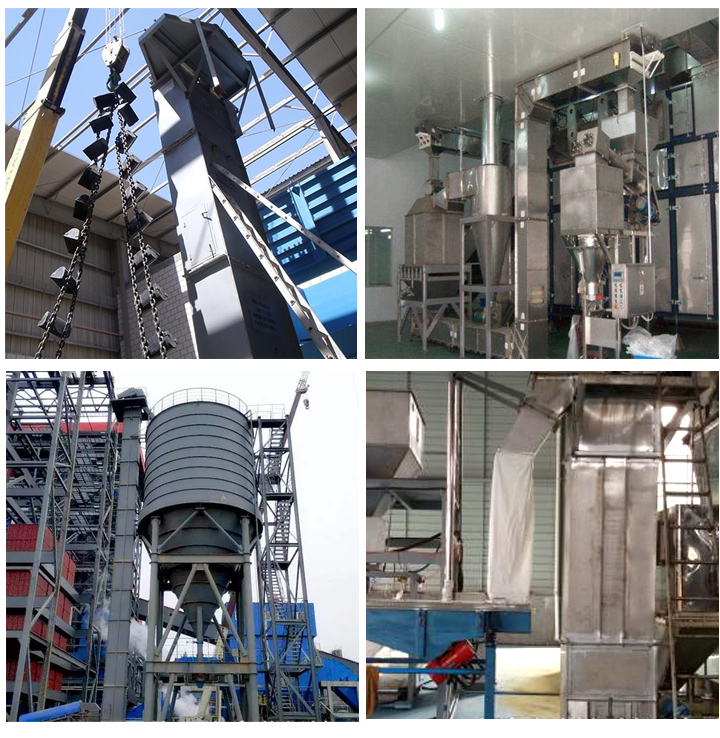

TD不銹鋼斗式提升機相關案例

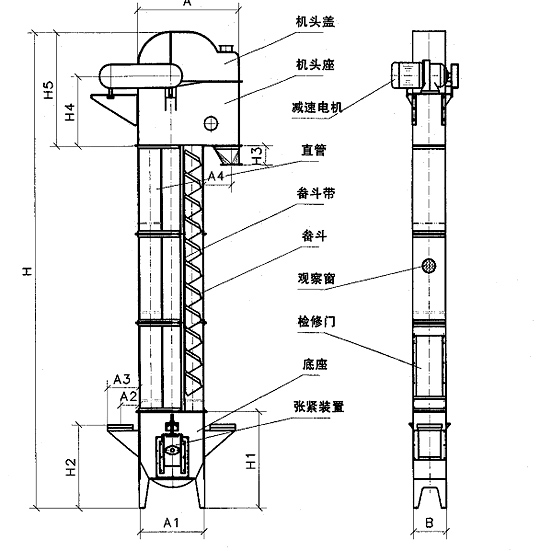

TD不銹鋼斗式提升機基本結構

不銹鋼斗式提升機主要由料斗、外殼、機身和下部組成。

料斗：固定于膠帶(或牽引鏈)上，有三種：深斗、淺斗、三角斗。

外殼：內裝傳動裝置和止動器。

機身：薄鋼板焊成方形殼，裝跑偏報警器。

下部：裝張緊裝置。

TD不銹鋼斗式提升機工作原理

TD型不銹鋼斗式提升機斗式提升機的牽引件為橡膠帶，料斗以一定的間隔固定在橡膠帶上，橡膠帶分別繞過提升機頭部和底部的滾筒，構成具有上升有載分支和下降無載分支的閉合環形系統；工作時，布置在提升機頭部的驅動裝置通過頭部滾筒將動力傳給橡膠帶和料斗，物料從提升機底部的進料口進入料斗，料斗將物料提升至頭部的卸料口，在離心力和重力的共同作用下，料斗中的物料經卸料口卸出。

TD不銹鋼斗式提升機技術參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55
