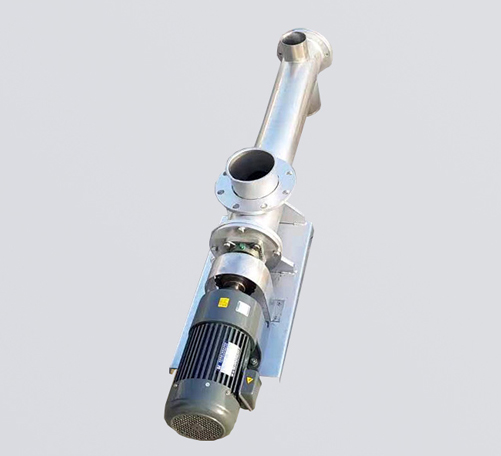

微型螺旋給料機介紹

微型螺旋給料機主要指的是小型號的螺旋給料機，即114型螺旋給料機，螺旋管直徑為114mm，輸送量一般為3立方/時，配套0.75-1.1kw的振動電機,轉速為84-130轉/分，長度一般為5-10米，適合水平、傾斜或垂直布置。

注：微型螺旋給料機可根據輸送物料特性分為有軸和無軸兩種，無軸更適合輸送纏繞性強的物料，如污泥、生活垃圾等。

微型螺旋給料機適用范圍

微型螺旋給料機主要用在環境溫度在-20℃-+50℃的條件下水平、傾斜或垂直輸送200℃以下的粉末、顆粒及小塊狀物料，如水泥、化肥、煤粉、沙子、焦炭、糧食、灰渣等，可以廣泛應用在建材、冶金、化工、電力、煤炭、糧食等行業中、

微型螺旋給料機特點

1、螺旋直徑為114mm，直徑小，轉速高，輸送物料比較均勻，無卡料現象。

2、每小時輸送量可達3立方，適合小產量用戶輸送。

3、由于型號體積較小，所以占用的空間也比較小。

4、可同時向兩個方向喂料，輸送方向可逆。

5、整機采用密封式結構，能夠解決物料輸送過程中的污染。

微型螺旋給料機結構

微型螺旋給料機由驅動裝置,機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

微型螺旋給料機工作原理

微型螺旋給料機主要由進料口、螺旋葉片、筒體、驅動裝置、出料口等部分組成。運行時，物料經進料口輸送到單管螺旋給料機的殼體后，物料在內部螺旋槽內受到離心力與管壁摩擦力的作用，隨著螺旋葉片一起轉動，并在重力的作用下沿螺旋槽下滑，從而使物料不斷向前推進輸送，使其均勻地由出料口排出。

微型螺旋給料機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
